求助，腔体滤波器设计优化: filterfz.rar

  各位大哥大姐，小弟按照理论设计了一个梳状滤波器，但是结果不理想，又不知道怎么优化，向大家请教！


模型文件在这

怎么样把通带优化到比较平坦，我真诚向大家请教

曲线拟合，找出问题耦合系数，改之

用cauchy方法从S参数提取耦合矩阵和耦合系数

回复 asam86 的帖子

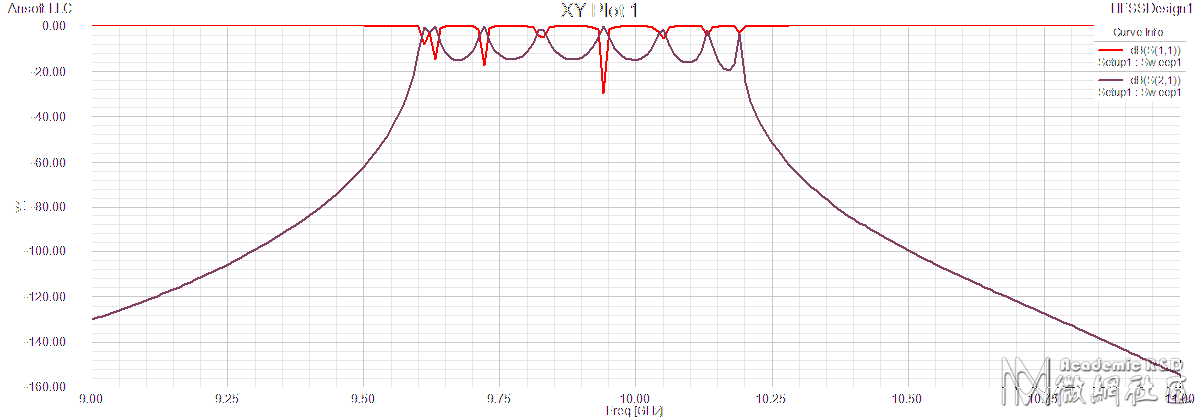

频率10GHz 带宽500MHz  带内S11<-20    S21>-1.5   9G<-60 请大哥们帮忙


回复 burton 的帖子

请这位大哥不吝赐教啊


回复 chenjxp 的帖子


    这位大哥 如何进行曲线拟合呢  有没有相关资料

回复 burton 的帖子


    我是按照耦合系数设计的 提取之后对比么？

回复 wavedyd 的帖子


    多谢这位大哥，我把外部品质因数调好之后  通带好了很多 但还是不太理想 这位大哥知道怎么优化么？

回复 wavedyd 的帖子

果如这位大哥所说 外部Q值没弄好 弄了一下 通带好了很多 但是还有不够平坦 S11 也太大了  这位大哥有什么办法没有


还有就是耦合系数了, 每个谐振器的谐振频率别搞错了, 稍微调整下耦合系数看看, 先调外面的, 再往里面调.

调节下彼此间的间距，间距对S11影响显著

回复 JOE-ME 的帖子

不调间距可以不？


回复 wavedyd 的帖子


    怎么调 S11 也过不了10DB啊
