关于CST中一款PCB天线如何设置端口和仿真的问题: swra117d-Small Size 2.4 GHz PCB antenna.pdf

本帖最后由 blueice0319 于 2009-12-30 17:51 编辑

斑竹或者论坛中的大侠：
      用CST作了一个天线的模型，不知道如何设置天线端口和仿真，将整个文件放上来，烦请解答困惑，万分感谢~~~
      并附上该天线的应用文档，不知道我建模有没有错误。

信号线？一般的可以使用波导端口，但如果是多线结构的话，可能要考虑差分端口才行，帮助文档里有介绍

先看看再说

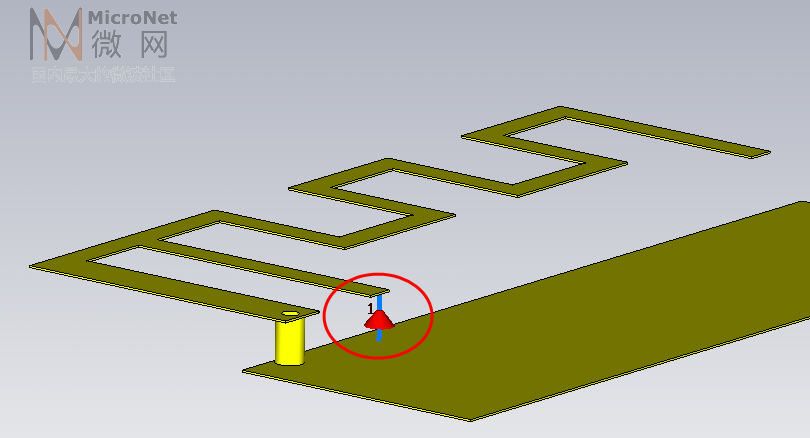

在端口加个离散源端口就可以算了吧……

来学习一下啊！

回复 4# airless


    谢谢，我试试看，如果可以把结果贴上来~~~

回复 4# airless

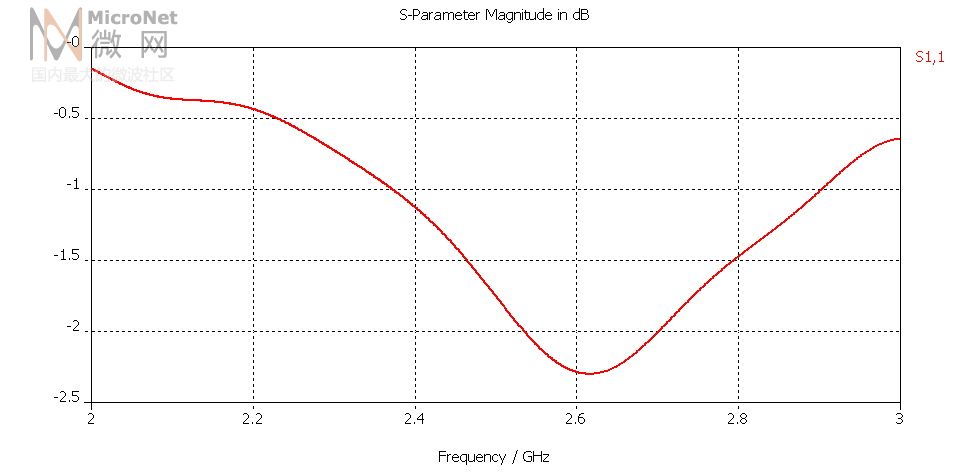

貌似结果有点问题诶，大侠能帮忙看看是什么原因么，谢谢了~~~

自己顶一下，请看见的大侠帮忙分析下，谢谢啦~~~

网格加密点再试试

加密了，也还是一样呢，大家还有什么建议不？

大侠们都去哪里了呀？：21de

这个问题值得研究下

通常情况下尽可能用波导端口，实在没有办法了再用离散端口
波导端口馈电



端口线阻抗100欧姆



史密斯圆图



S参量



具体优化设置等，你自己来吧呵呵

回复 13# karcsija
曙光终于来了，谢谢您的回复~~~
我试试看:29bb

好好看看~~

回复 13# karcsija 的帖子


    您好，我想问一下，你的波端口设置时 要画一个面吗？然后再在面上设置端口？ 我如果直接在自动生成的空气盒子边缘设置可不可以呢？

我要了。下了。

回复 karcsija 的帖子

的确是牛人。非常佩服

同问
