请问史密斯圆图上的负载电阻应选多少?: 2222.pdf

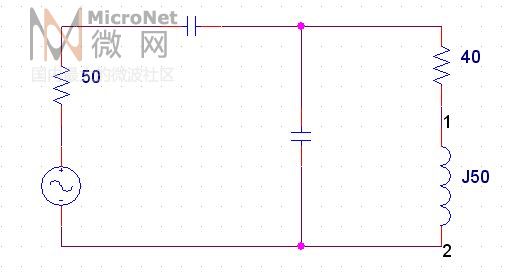

负载是一个复数阻抗40+j50欧姆,信号源内阻是50欧姆,想通过2个电容来匹配,最终的目标是从那个串联电容往负载方向看过去的阻抗是50欧姆.如果在史密斯圆图上从负载往信号源方向开始匹配,那么这个负载应该是选40+j50还是选40-j50呢?

选40+j50,这样向负载方向看去是40+j50，然后向后退得方法匹配到50ohm，这样与源就匹配了，达到功率最大传输。

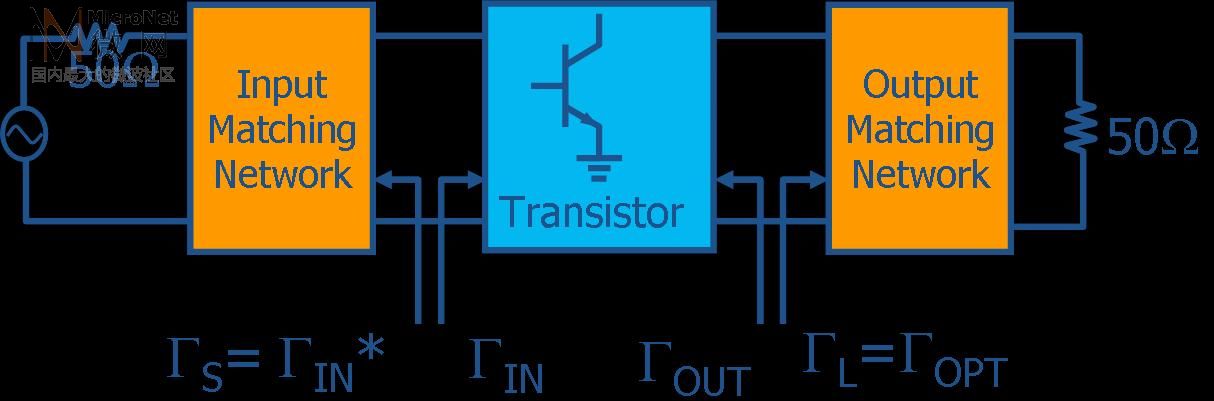

谢谢版主的回答,不过还有点疑问.我在一本书中看到过这样一个电路的匹配过程,负载是一个电阻和电容并联的复数阻抗,信号源的内阻也是50欧姆,为什么匹配时采用的是负载的共轭复数,而不是负载本身呢?

这样也可以啊！只是看的方向不一样，一个向负载方向看过去，一个是向源方向看过去，只要共轭匹配就能达到能量最大传输，因为在史密斯圆图上每加一个元件都是向后退一步，要用前者就是从负载点退到50OHM,要是用后一种方法匹配要从源方向退就是在史密斯圆图中心(50OHM)为开始，退到负载共轭的点，但是前者使用史密斯圆图匹配更容易一些啊！

恩，看下功率匹配条件就会明白了。

在负载端，看到负载是多少，那和它匹配就是多少，然后源端是共轭匹配。

找本微波的书，好好看看阻抗匹配部分
