momentum中优化，调版图到原理图的作用: EM_Opt.part1.rar

momentum中怎么优化啊？小弟上次自己仿真了一个简单的30dB的微带耦合器，在原理图中仿真结果比较好（耦合度30，方向性30），但是生成版图以后耦合度变为25左右了，方向性只有20了，想在版图中进行下优化，请问哪位大虾知道怎么来设定优化的参数，在哪里设置（版图里面好像没有优化的控件啊）。其实就是在版图中，能不能设置微带长度为变量，怎么来设置。
另外还有一个问题，就是我生成的版图中的耦合器，然后保存后，可以调入到原理图中去，请问哪位大虾知道，版图中的模型调入原理图中去仿真有什么作用，有什么好处。
谢谢了。

调动到原理图中是要看一下！理论上指标怎么样啊！跟layout后指标有什么变化。关于怎么优化你可以看看ADS的手册啊！介绍的挺详细的啊！

我是说在版图中优化，大哥给我说下那个帮助在哪里?谢谢了

另外忘记说了，我用的是ADS2008，momentum里面没有优化那个选项，2006里面好像有，哪个知道跟我说下啊。

ADS2008~ ADS2009U1 已經改稱 : layout component parameters.
由於已經和 schemati co-simulation...所以,步驟變多了!!
看完影片再說不會的話.......要打屁屁了:22bb

5# foxman
我先下载了看下，在这里先谢谢了。

本帖最后由 jackfu2000 于 2009-11-6 15:23 编辑

感谢foxman，很好很强大。但是我还有个疑问，就是为什么我的图形怎么填充的全是一整块，怎么可以搞成你教程里面的都只是线，然后划分网格啊。我的网格是下面这个图。而那个教程上的中间都是线形的，不是我这样全是实体。

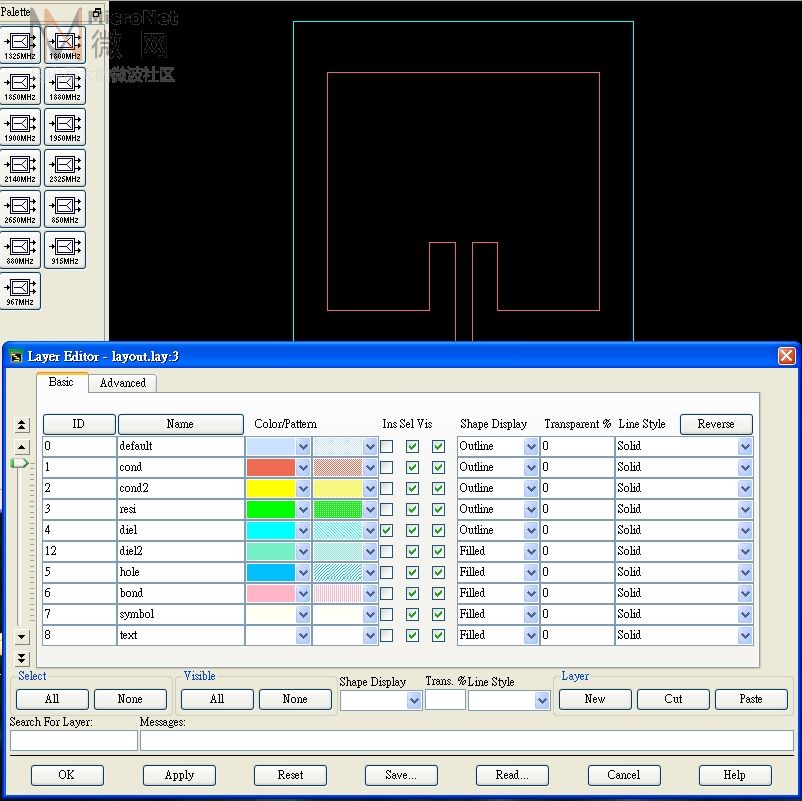

將所在層面的 Shape Display 由 Filled 換成 Outline...

哦，明白了，thanks you very much！我其实还有个问题，就是设置了那个变量L后，为什么用原理图中间的那个调谐的控件，调整那个长度后，仿真器就开始报错啊。 8# foxman

因為layout component parameters.不是這樣用的!!

10# foxman
那是怎么回事？能不能够稍微说明一下啊。谢谢了，版图中设置的变量，到原理图中也还是变量啊，设置优化可以用，为什么那个手动的调谐控件就不行了呢。

我也是这个问题  怎么还是优化不了啊

我也是这个问题  怎么还是优化不了啊

是不是变量设置的太多了

具体的参数优化方法可以参考help，或者参考foxman发的那个文档都可以，殊途同归，都可以在原理图中进行优化的，只要你变量设置的没问题，优化绝对是可以进行的。

回复 5# foxman


    非常好的视频，找了好久，感谢感谢~~~

请问为什么 那个视频没声音啊？

感谢foxman高手的回答，俺收益了

感谢foxman高手的回答，俺收益了

感谢，很不错的资料，学习有进步了。

看看，学习一下

打不开，文件损坏！！
