1、巴伦（BALUN）就是平衡不平衡转换器。
2、我们制作的天线，经常采用对称振子，是平衡的，而收发机的天线端口大多为不平衡式的，连接电缆也广泛地使用不平衡式，抗干扰很好的同轴电缆。
3、再就是不同的绕法可以提供不同的阻抗比，这就可以使那些不能和发射机取得匹配的天线更好地工作。
4、所以，我们业余无线电爱好者经常要用到巴伦。

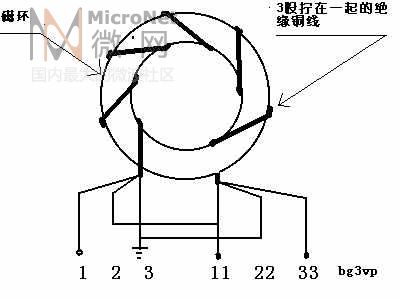

5、下图（图1）为最常用的一种BALUN的的绕法。
6、磁环可以买导磁率100左右的。磁芯的截面要足够大，避免出现大功率饱和，工作频率也要够。

7. 绕制磁环的线要选的和功率相配，不要 太细，绝缘也要能承受高的电压。
8. 图一中绕在磁环上的是3条绝缘的拧在一起的铜线，其中：1和11，2和22，3和33各为一组的头尾。

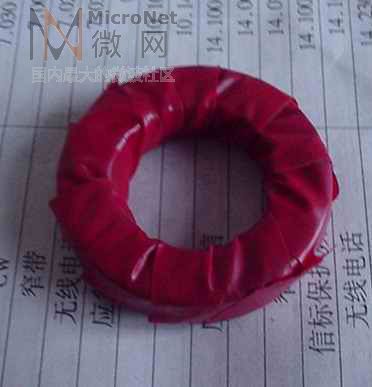

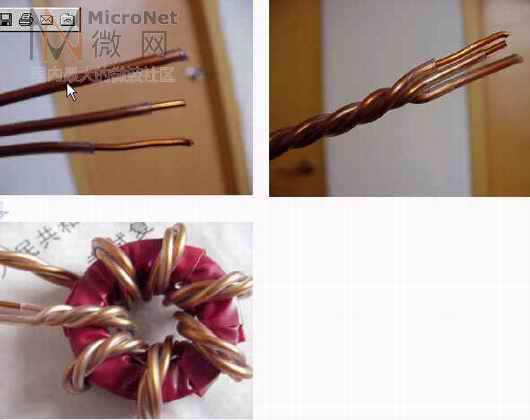

9. 绕的时候要先在磁环上缠些绝缘胶带之类的，不要划伤线皮，线要绕的紧一些，如下图（图2）

10. 图一是三线并绕6-7圈，阻抗比为1：1。

11. 图1中的接线：1号线接同轴线的芯，3号线接同轴线的皮（地），11号线和33号线接平衡的两振子。

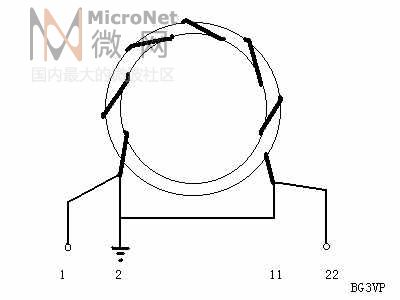

12. 下图（图3）是4：1阻抗的绕法，用双线绞合，1和11，2和22各为一组。1和22接平衡振子，选1或22的任意一条接同轴芯，2和11相连做地接同轴线的网。
