请教一个smith圆图的问题: Smith.rar

一个从网上下载的smith圆图在当作导纳圆图的使用的时候，碰到一个奇怪的问题，请大家帮我看看是这个软件有问题还是我的思想方法不对。

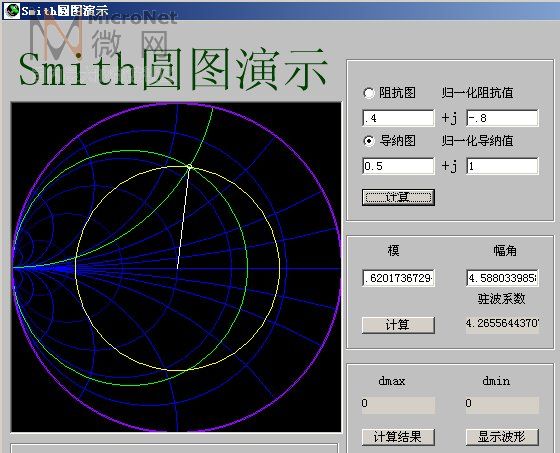

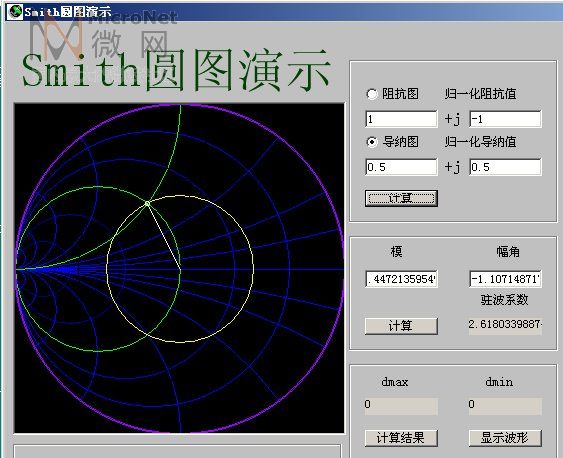

第一张图对应的导纳是Y=0.5+j0.5,第二张图对应的导纳是Y=0.5+j1，这2张图的电导都是0.5，仅仅是电纳不相同，照理说那个绿色的电导圆大小应该是一样的，可为什么实际显示的结果是这2个电导圆一大一小呢？

还没看出问题，先下来看看。

第一张是阻抗=0.5+j0.5 的点
第二张是阻抗=0.5+j 1 的点
这两个电导一样吗……？ 当然不会在等电导圆上…… 呵呵~

应该是软件不对。

这2个导纳不同，但电导不都是0.5吗？

可以用 smith v2.0

我看错了,sorry

应该是软件错了

明显你的2个标记点是阻抗点，0.5+j*1和0.5+j*0.5
2点在同一电阻圆上

应该用模值归一化导纳。

标注一下，稍后回答
