请帮我看下我的微带一分三功分器的电路图。。为什么我不能把ADS版图转为PCB？: 本帖最后由 freer 于 2009-6-10 13:08 编辑

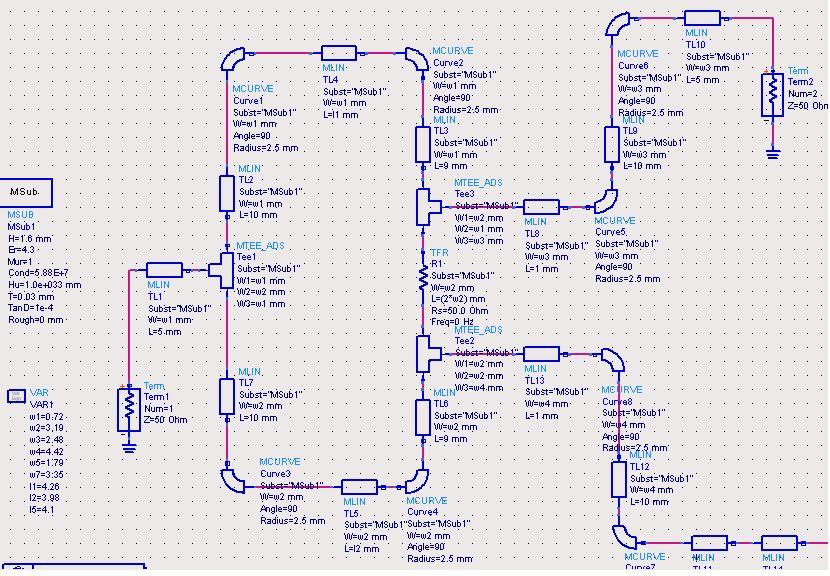

我把例子中的一分二转变成一分三，不知道这样可不可以，仿真出来的结果差很多，不知道是不是参数设置有问题，麻烦帮我看看。。带宽900~1100MHz，
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

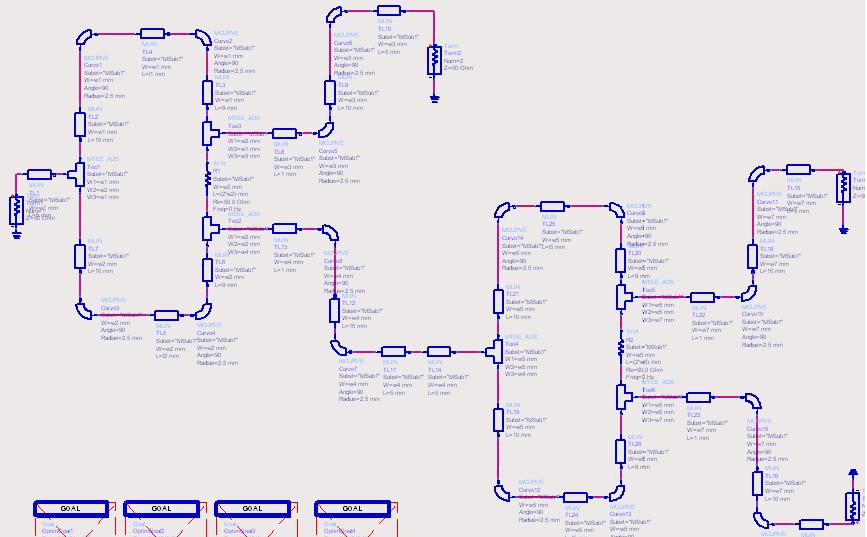

谢谢各位的帮助，之前那个已经修改了很多。现在这个功分器到最后阶段，可我按照论坛的方法还是不能把ADS版图转为PCB，转换完PROTEL里什么都没有，能告诉我是怎么回事吗？
[ 本帖最后由 freer 于 2009-4-21 09:47 编辑 ]
本帖最后由 freer 于 2009-6-10 13:08 编辑
有没有人看过？或者做过一分三的，交流一下吧，最近刚学，有好多问题
1分三这样子分是可以的。。。。。我不知道你的参数是如何设置的。。。
记得ADS里有相关功分的例子。。。可以搜索参考一下的。。。
原帖由 redstar1986 于 2009-4-20 15:30 发表
1分三这样子分是可以的。。。。。我不知道你的参数是如何设置的。。。
记得ADS里有相关功分的例子。。。可以搜索参考一下的。。。

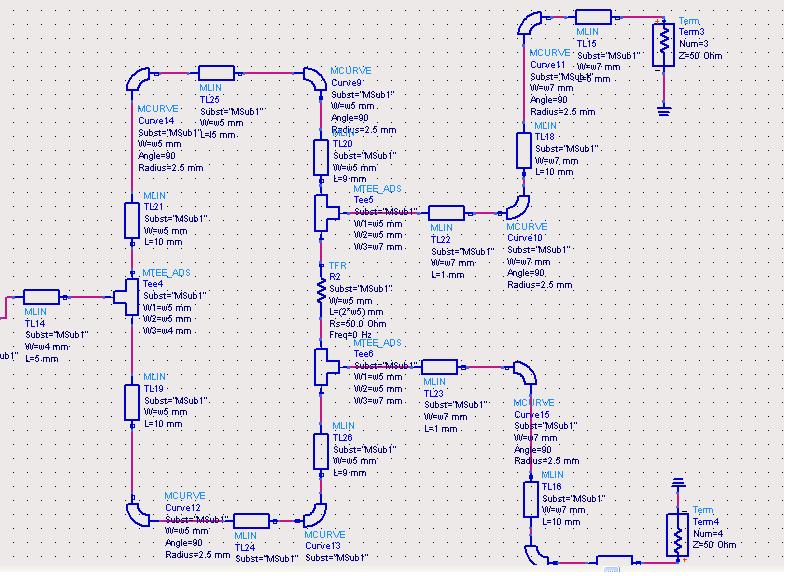

主要是第一部分分成1：2的图，不知道参数这样对不对
版主，截图不清楚，能不能你打开那个文件帮我看下呢，仿真结果也在里面:30bb :30bb
wilkinson可以非均等分么？个人以前好像用90deg分的比较熟
第一个功分器的第二个端口，接的是50欧姆的负载吗？也就是第二个功分器的输入阻抗是50欧姆吗
原帖由 widesky 于 2009-4-20 22:44 发表
第一个功分器的第二个端口，接的是50欧姆的负载吗？也就是第二个功分器的输入阻抗是50欧姆吗
是的啊，都是按50欧姆算的。。。。
原帖由 nevus 于 2009-4-20 21:54 发表
wilkinson可以非均等分么？个人以前好像用90deg分的比较熟
可以的，那你做过一分三的吗？

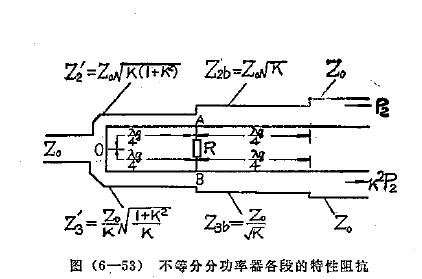

建议你先计算出不均分功分器每节的阻抗，先用原理仿真(理想微带)通过再继续。具体的阻抗计算建议看看《微带电路》第214页。
原来编了个小工具计算这个阻抗，没带。有需要回去再发上来吧。
[
本帖最后由 mwdiy 于 2009-4-21 11:29 编辑 ]
有几个问题
1 微带线的宽度不对
2 1GHz在这个介电常数下的1/4波长大约是41mm,差异太大
3 隔离电阻阻值明显不对
重新仿真下,没有优化,自己优化试试吧
太感谢你了，仿真结果很好，我的宽度是有问题，原来是算的时候频率错了。
另外问几个问题，
取Z0=50，结果是隔离电阻R1=106.07,R2=100，
为什么你的隔离电阻是400呢？隔离电阻的W,L是怎么算出来的？我之前是根据论坛上一分二的设置方法
还有你的L和我算的不一样，是不是E_Eff的关系？
谢谢你，我也是用这个公式算的，本来想给加分，不过好像加不了，还是谢谢哈~~~
看下再说
楼主不要着急
原帖由 zmhai 于 2009-4-22 15:22 发表
看下再说
楼主不要着急
我天天守在这呢，最好能全部搞懂了
UP UP，没有人告诉我怎么吗？
楼主电路拓扑画的不对吧？你其中两路是两级，两外一路只有一级，这样你怎么能带宽一样啊？要想等分的话，那么三路都用两级，相互之间的隔离用三个电阻两两隔开就能达到了。
我也在做一份三。:31bb :31bb
我用HFSS仿真过.一分三就是两个一分二连起来.
不知道，帮楼主顶一个
楼主应该注意这里的电阻跟普通意义的电阻是不一样的
Rs 是表面电阻率，而不是真正的阻抗，其表面电阻应该是R=Rs*L/W, 所以Rs，L，W的取值都不是唯一的，只要他们满足这个表达式就可以。
但是L不要太大，W不要太宽，因为ADS对这个电阻是当做类似传输线分析的

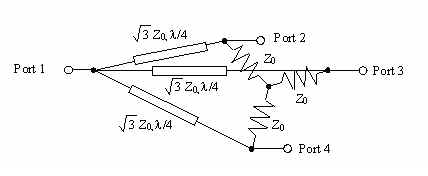

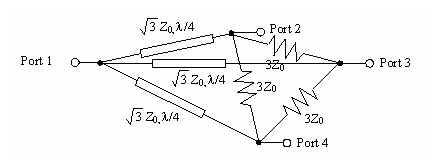

這是另一種做法！你可以嘗試看看
21# lyfe
谢谢，我后来知道了也修改了。。
可是我要做成实物，W,L应该设置成封装的尺寸吧？
22# ㄚ是怎樣
这个方法出来的功分器会不会不是同一个平面呢？因为我要做实物，所以选了两个一分二级联的方式
x路过学习！！！！
我做过一分二,其中一支再一分二,ADS2008中有一分二wilkinson工分器,直接生成非常方便
我做过一分二,其中一支再一分二,ADS2008中有一分二wilkinson工分器,直接生成非常方便
路过学习，谢谢！！
看看哈，自己也在做
divider3_prj.rar (80.67 KB)
