LTCC滤波器800MHz低通HFSS模型: 11111111.rar

小弟初从事LTCC设计工作，参看mini的LTCC类型800MHz低通指标做了一个模型，有很多不足和不明白的地方，自己闭门造车没啥意思，就献丑发到论坛上请大家在指点下～
   种种原因没做过实物的，都不知道仿真和实测差多少，有做过实物的一定说说～
    忘说了，电感层和电容层厚度不一样～

正想学习这个软件呢，想弱弱的问一下，这个软件好学吗？？？

要是有人带比较快～:31bb :31bb

哦·看样子是做的不行，大家都无语了～唉

楼主，你好。我想知道你是参考的什么建的模型啊。。。
相关资料有吗？我也在学ltcc

http://www.minicircuits.com/products/filters_sm_low.html
在这个上面找到的800MHZ那个参数做比较（还有标准的封装尺寸），用designerV3.5建的电路模型，自己想结构，就出来上面那个模型～相关的资料就在网上找，托在学校的同学找，没啥好办法～

你的模型我分析时出了错，电容电感直接相连是否寄生效应会比较严重啊，是否可以考虑加传输线，我也刚接触，不太明白。:31bb

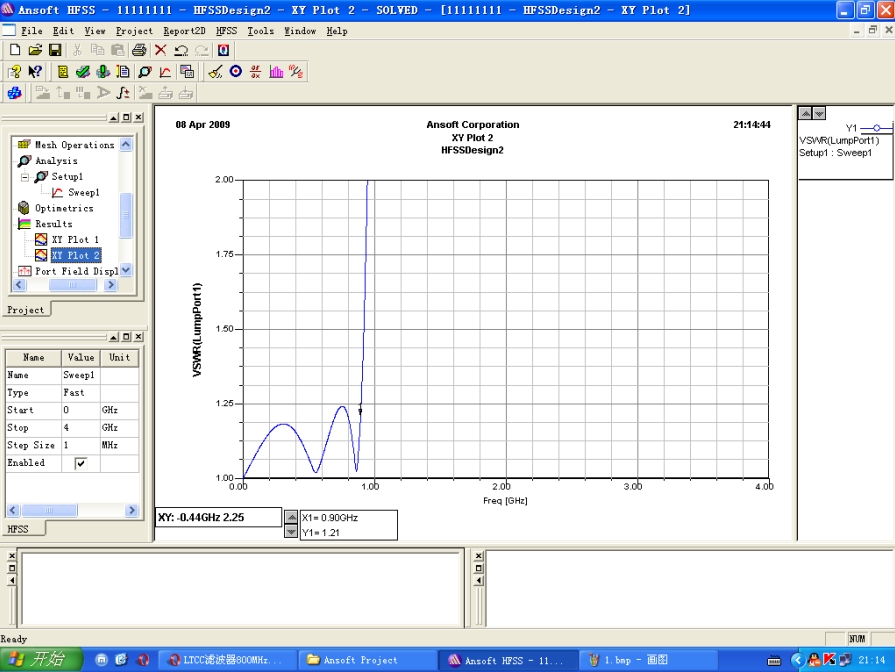

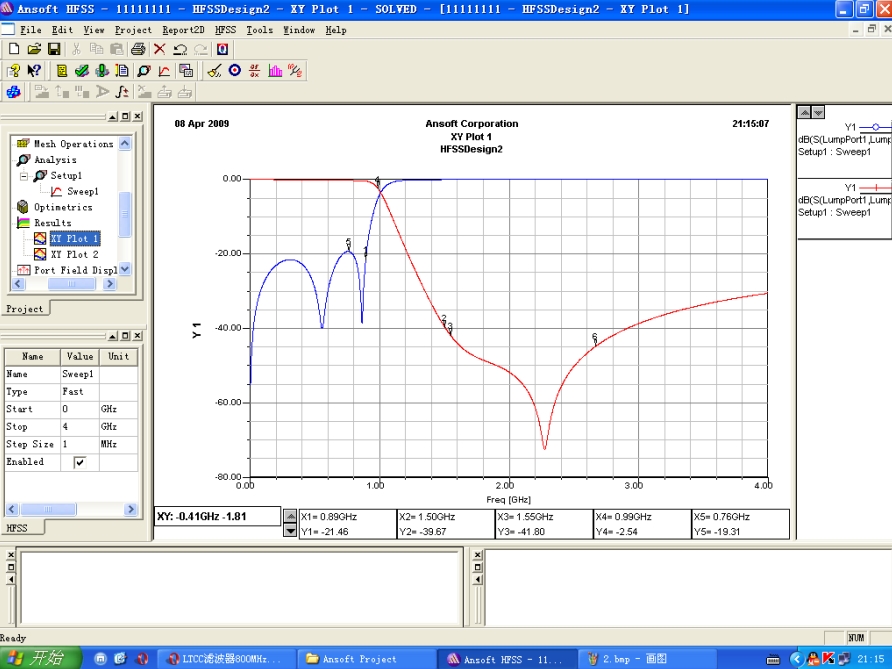

…………………………这个是仿真结果……

结果在上面了……
你把网格删了，让他自己重新划分……再仿下试试～

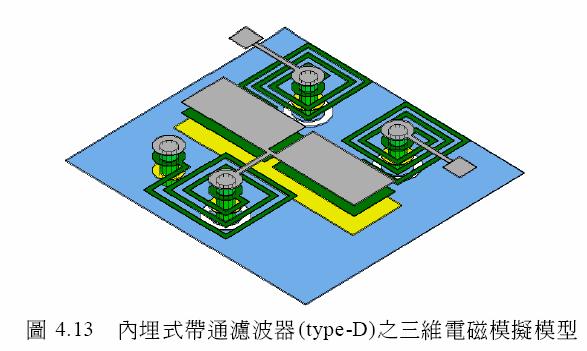

还有你说的传输线结构是不是这样的？

……会出错？要不你重新定义网格，删掉原来的网格再仿下试试……
这是仿真后的图形
你说的用传输线是否是这个结构的？

LI TAO？:11bb :11bb :11bb

无源器件只要外部条件材料参数设置合适，基本仿出来什么就是什么，没有多大差距

很不错，我也想学，谢谢提供！
:11bb

现在的问题就是陷波点如果在想频率低的方向移动，滤波器的带外陡峭度会比较好～
望各位看官不惜赐教～

:31bb ,我试下。传输线结构像你发的这个！

a good example, nice

看看模型怎样:31bb :31bb :31bb

还不错:11bb :11bb :27bb

还不错 ！！！

zai 这里看到了哈

怎么改怎么过

很好，楼主精神值得赞赏

文献文献，有文就献

楼主辛苦了啊！

good job!
how about emc??

谢谢分享
！！！！！！！！！！！！

楼主 我也是学LTCC滤波器的 请问怎么联系

Thanks ~~~~~

通孔那样做的话，效果不好

楼主好人

请问楼主其中电感电容初始尺寸怎么确定的
