ADS协同仿真例子: untitled_prj.part01.rar

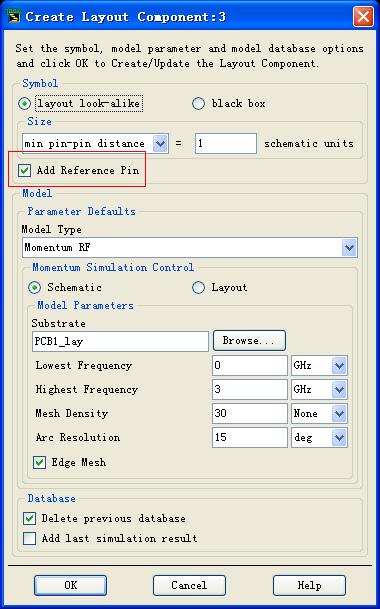

经过两个星期的摸索，终于完成了这个例子。但还有一些地方不是很懂，大哥大姐们帮我看看每部分设置对不对（虽然结果差的不是很多），还有新增的Ref节点具体有什么作用？帮小弟看看，谢谢了！下面是工程文件（3个部分）。

[ 本帖最后由 widesky 于 2009-3-8 21:55 编辑 ]

第二部分：9de ：9de ：9de ：9de ：9de

第三部分：4de ：4de ：4de ：4de

很不错了，ref是参考，

还有几个端口设置有问题，没定义外部端口，有的内部端口定义为外部端口了，

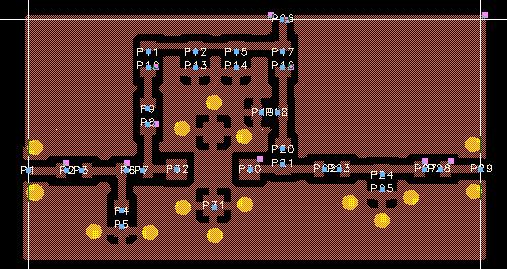

下面是改后的截图，增加了接地

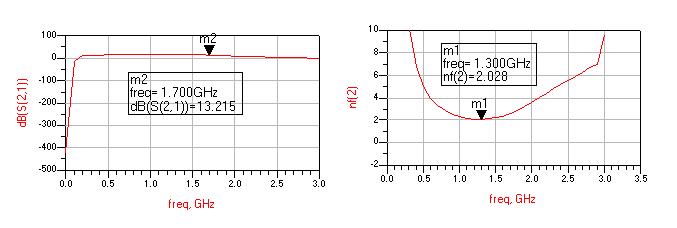

改后重新仿真的结果，可以看到增益有改善，上升了2dB左右，这是因为接地点太远的原因

[ 本帖最后由 xsda 于 2009-3-9 09:59 编辑 ]

很感谢你！是不是信号输入、输出以及接电压源的端口设置为外部端口呢？外部端口就指signal port吗？我看ADS自带的例子都设成了内部端口了，不是很懂。:30bb

我一般是信号输入、输出以及接电压源的端口设置为外部端口signal port，呵呵，ADS自带的例子没注意看

重做了下，感觉端口定义似乎影响不大，主要还是接地点的影响

我也重做了一下，确实影响不大，为什么接地点影响那么大呢？离引脚越近打孔的话，相当于到地的等效电阻减小了吗？是不是因为这个呢？

主要是因为到地的电感电容吧，铜铺应该没有多少电阻

看来打孔很重要啊，是不是一般要在引脚附近打孔呢，是不是一般要多打孔？

一般要求就近接地，你可以看下管子的资料什么的，还有一些提供的DOOM就知道了，不过你的图是有别的软件画好了在导入的吗？

我是拿protel画好再导入的，ADS画板图有难度，你是怎么弄的？

我还没这样弄过，protel画好了怎么导入啊， 我一般是在ADS里用微带达，超麻烦

那个确实很麻烦，我是自己摸索出来的。我用的是protel99se。你需要的话，加QQ聊比较方便，在这也说不清楚。我QQ380802846
