HFSS中如何设置wilkinson功分器中的隔离电阻,希望大家帮帮我.我用RLC,但结果不对.希望高手给一个模型看看,谢谢了.

我也想知道HFSS仿隔离电阻，高手来回答啊

记得好像是建立一个薄片，然后在其端点添加离散元件即可

我也想知道HFSS中，在螺旋线末端怎样加电阻，请高手指教！！！

模型发上来我帮您看看,：17de

在贾宝老师的文中讲的很清楚，
文件如下:

谢谢你的资料，很及时的帮助。        :11bb

谢谢你的资料，:11bb :11bb :11bb :30bb :30bb

谢谢chunhuic的资料.下载学习一下

[ 本帖最后由 fangan202 于 2009-3-12 13:06 编辑 ]

学习一下，，，:27bb :11bb :11bb

画一个二维的面，然后设成电阻边界条件就行，需要设置一下方阻值

谢谢chunhuic的资料.下载学习一下

是的，并且需要画积分限

谢谢chunhuic的资料.下载学习一下

学习一下，，，

谢谢了啊 学习学习

谢谢chunhuic的资料.下载学习一下

老贾那个都是英文的！！！

我也想知道HFSS仿隔离电阻，高手来回答啊：4de

期待高手来回答啊！

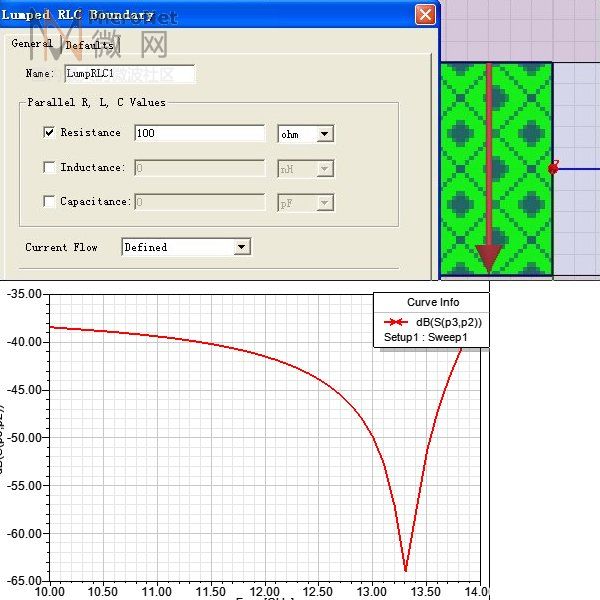

好像是这个样子

这么搞回破残的

这个电阻也可以算的吧。不过也希望谁说说学习下

好！！！！！！！！！！！！！

HFSS的电阻加入，正如21楼所说的

路过看看，呵呵

积分线是如何设定的，请解释一下？

哦！原来集总原件可以这么加。

学习啦！！！！

感谢楼主啊！！！！

画一个平面，设成阻抗边界条件

学习一下,thanks

不过根据实际情况，电阻和微带线之间、电阻和接地面之间是会产生电容的，想请教高手如何能解决这个问题。如果用添加集总元件的方法，仿真结果很好可是实际模型做出来效果比较差。请教高手如何解决

谢谢   下来看看

也来凑凑热闹。。。。。。。。。。。。。

学习一下，谢谢了

谢谢大家的讨论和提供的资料  学习了

谢谢大家的解答 学习了

多谢多谢
