我想问问当我给模型设置了波端口之后，波是按照怎样的反向进入模型的？是下面这样的吗？

K垂直于波端口的表面

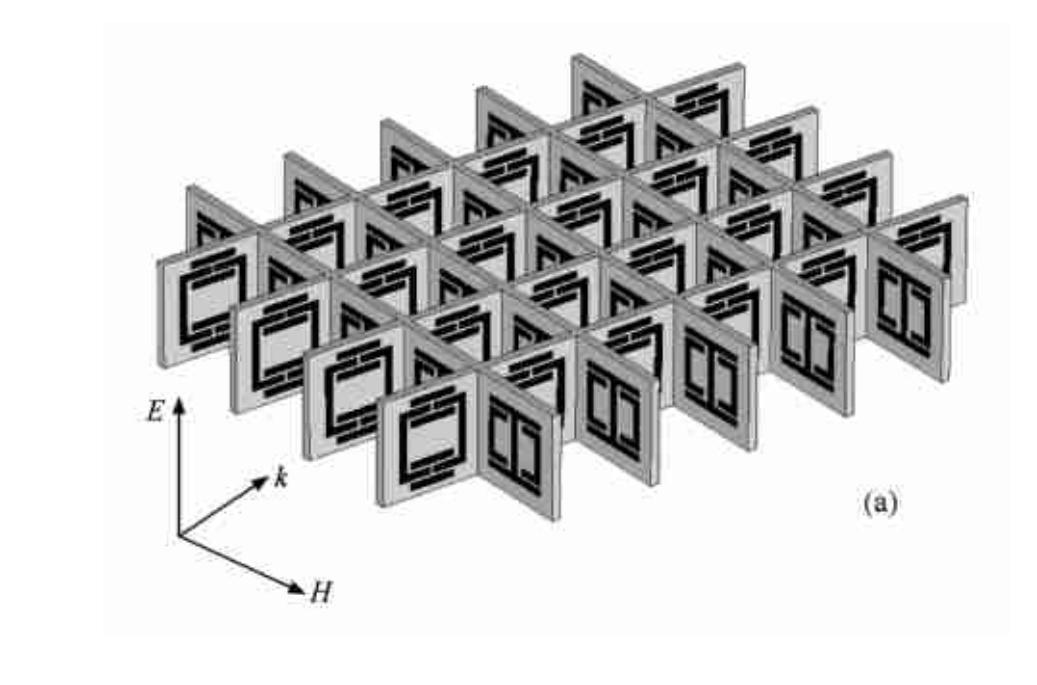

就是下面这个东西，我现在还只做出了了一半，想应该是在这么模型外加一个空气盒子，再设置波端口啊，

如果说你要看波的方向，HFSS里由一个功能是可以看波方向的动画的
我找一下资料再给你啊

非常谢谢你啊，我现在还不知道怎么看呢

在左边project manager下的field overlays中建立一个mag_E1
然后再在view>animate中查看就可以了

不过你的模型里面激励，边界什么的都没有加呢
模型没有建好怎么看啊？？
要先把模型建完整，然后设置激励和端口方向以及边界等采可以查看的

其实我觉得做这个模型只要做好里面的一小块然后复制或旋转或镜像什么的就可以很快完成了
如果没小块上都要设置激励端口，建议你先设好激励后在复制或旋转或镜像，这样更加简便

谢谢你的帮助啊，你辛苦了啊
