我用CST做的PIFA天线，仿真结果很奇怪，到底是哪里不对呢: pifa.rar

我的整个天线都是由PEC构成，具体规格可以看CST的模型，可是仿真的结果都是很不规则的波形，到底是哪里设置的不对呢？请各位前辈帮我看看，谢谢了

我的是CST5。0版本

[ 本帖最后由 beckham334 于 2008-11-7 16:53 编辑 ]

没法看模型，猜测一下，你的模型端口设置的对否，馈电如何馈电的？

Coaxial feed .......................

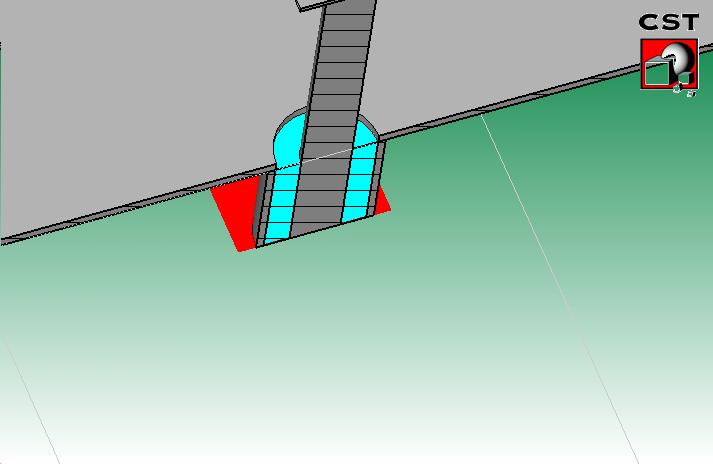

你的coaxial 中心軸短路到ground了!

[ 本帖最后由 mfhsu 于 2008-11-8 10:38 编辑 ]

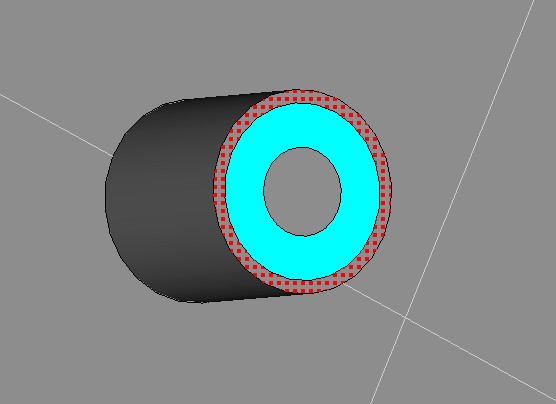

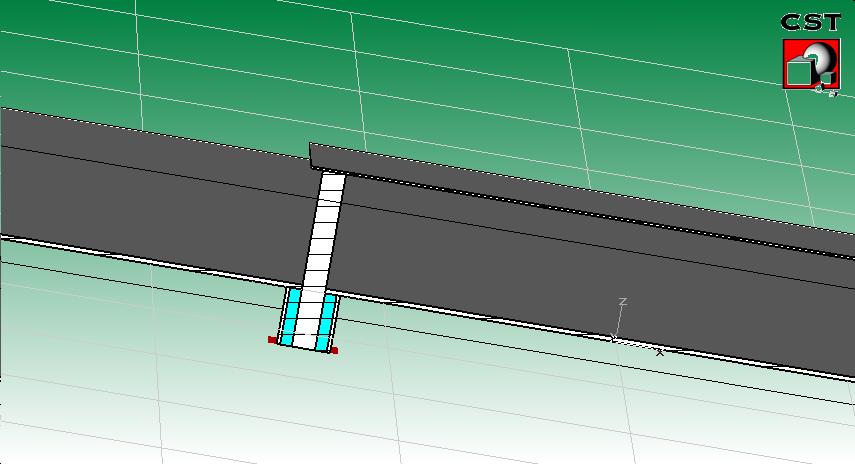

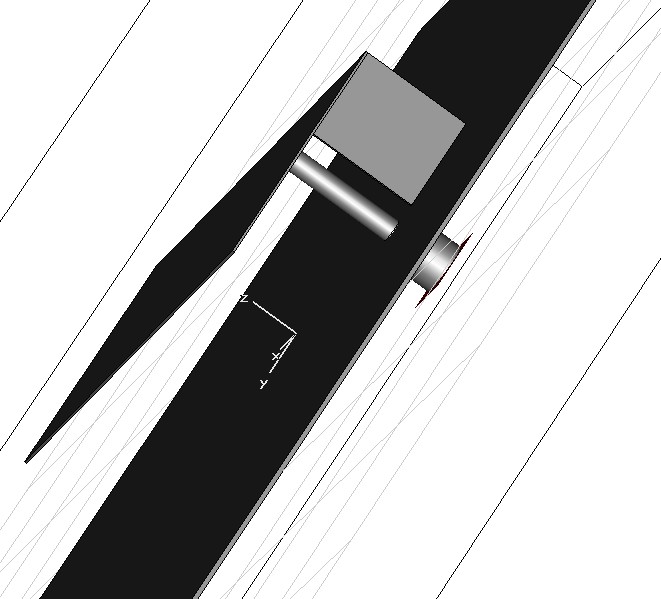

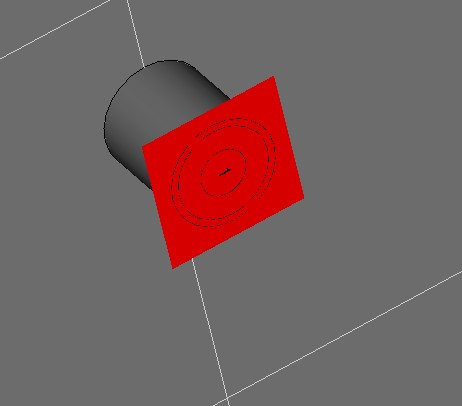

我用的同轴馈电，两个轴的材料都是pec,中间是空气，permittivity=1.05（如图1）,取面时，取得是外边的轴（如图2 ），然后端口的大小是比外轴大一些（图3 ）

端口取得 不对吗？可是我也试过取feeding pin 面 做端口，取两轴中间部分做端口，都不能仿真阿。请问我应该如何改正呢？在百忙之中打扰你们 ，谢谢你们了

3楼已经解释了，你的同轴结构的中心pin探针和地面相交了，也就是你没有和地做布尔减运算，掏去外心之内的部分，建议你修改下这部分在仿真

:30bb 呵呵，谢谢两位前辈的热心帮助，明白怎么回事了，小弟是新手，以后还有不懂的地方，希望能多多执教，再次谢谢你们啊
