用ads做微带天线匹配遇到问题: antenna__new_prj.rar

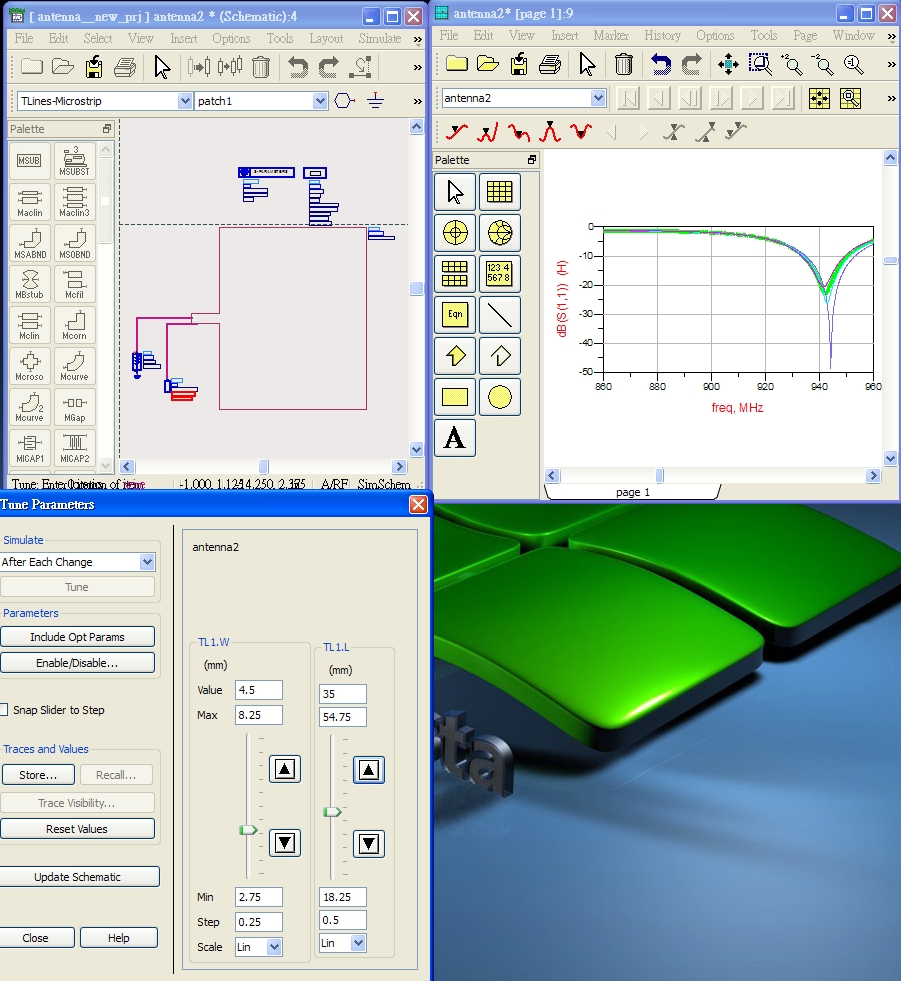

各位大虾，小弟初学用ads仿真天线，匹配电路部分用50欧姆串并联单分支匹配电路，在原理图中通过优化已经确定了两根传输线的最佳尺寸，原图显示良好，并用此尺寸修改了原来的layout，可在layout中仿真出来的结果却很糟糕，似乎没什么变化，这是什么原因呢，附件是这个天线的所有工程文件，烦请知道的能及时告知小弟，不胜感激！小弟在线等！！！

發現兩個小問題;

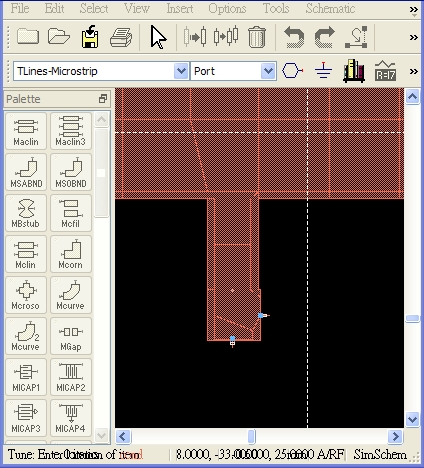

1) port 設成 internal port 比較正常. (你的port 跟 cond1 未連接)

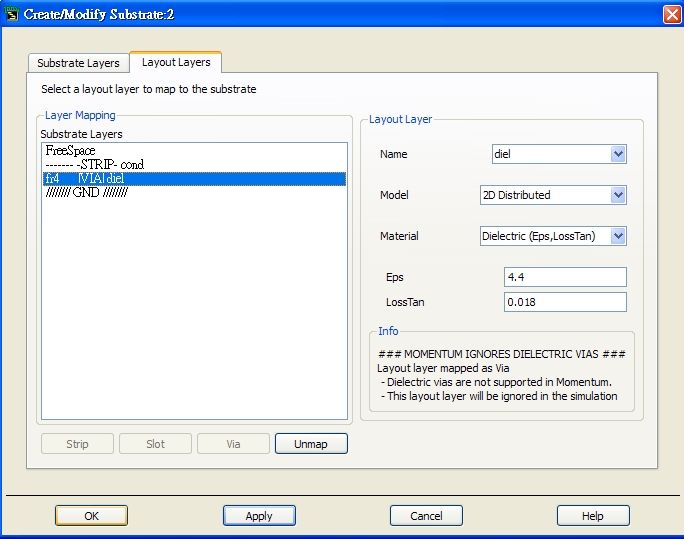

2) FR4 PCB 在 momentum 中要 map .(參考附圖)

建議 ;
作匹配的優化有許多種方式,對應不同的狀態,,這是設計時要先考慮的..

支持楼上的，学习了。。。。。。:11bb

不错哈，支持一个，看来还是要不断的学习啊！

学习进步中。。。。。。:11bb :27bb :29bb

to ：foxman

       还是没清楚，怎么原理图 匹配良好 而 LAYOUT 仿真糟糕的问题。好像不是端口的问题吧

另外弱弱的问句 “ FR4 PCB 在 momentum 中要 map .” 是什么意思？？  map  是什么意思？

我感觉楼主的层设置没问题啊 ，你为什么还设置  via  diel

能不能把你的 修改文件上传一份，学习学习

看來有很多地方要學習，支持一个！
