【请教】法向螺旋天线的增益竟然是-12DB。求助！！！: Helix.rar

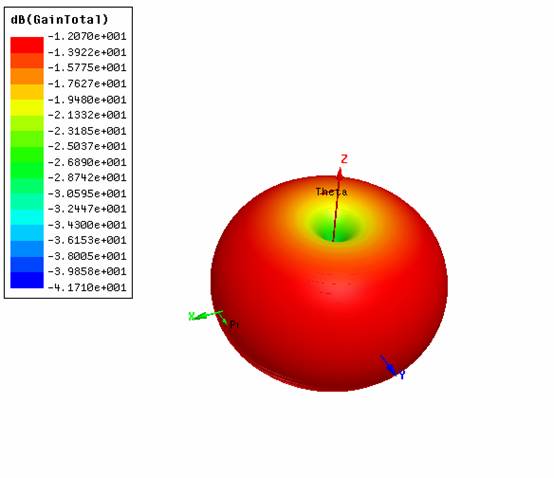

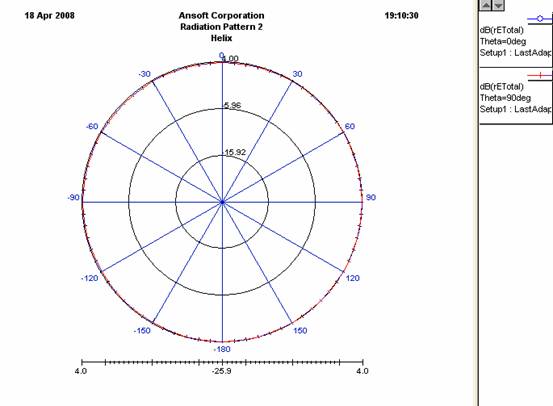

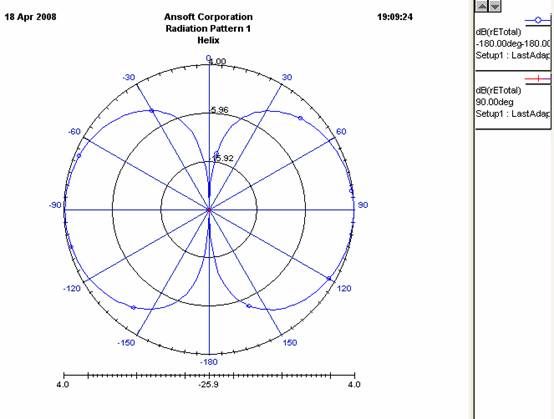

我仿真了一个工作于433M的法向螺旋天线。可是仿真出来发现其最大的增益竟然只有-12DB。
想知道我是不是哪里出了问题，衰减的是不是太严重了？还是法向的螺旋天线都是这个样子？

看看你的模型多大

可能是模型的问题尺寸的问题

上传模型文件，大家帮你看看

螺旋天线的模型如下

我是刚接触HFSS和天线，很多方面都不懂，很可能在材料设置，激励设置，边界等设置上有问题，，请帮忙看下。谢谢了。

楼主你是怎么建摸的呀,分享一下你画螺旋天线的经验哦

我把你的模型下载下来了，发现你没有加扫频范围，也就是只有setup而没有add sweep，这样模型只在一个频点上计算，所以结果可能不准确
